Bộ truyền nhiệt độ: Cách thức hoạt động, độ chính xác và lựa chọn

Máy phát nhiệt độ là gì và nó hoạt động như thế nào?

A máy phát nhiệt độ hoạt động bằng cách nhận đầu ra điện từ một phần tử cảm biến nhiệt độ, xử lý nó thông qua mạch điều hòa và tuyến tính hóa tín hiệu bên trong, đồng thời tạo ra đầu ra tiêu chuẩn hóa tỷ lệ thuận với nhiệt độ đo được. Cấu trúc bên trong của máy phát nhiệt độ kỹ thuật số hiện đại bao gồm bốn giai đoạn chức năng cùng nhau biến đổi tín hiệu cảm biến thô, phi tuyến thành đầu ra chính xác, chống nhiễu, phù hợp để truyền khoảng cách xa và xử lý trực tiếp bằng hệ thống điều khiển phân tán hoặc bộ điều khiển logic khả trình.

Bốn giai đoạn bên trong của bộ truyền nhiệt độ

Chuỗi xử lý tín hiệu bên trong bộ phát nhiệt độ công nghiệp hiện đại tuân theo kiến trúc nhất quán bất kể đầu vào là từ cặp nhiệt điện, RTD hay loại cảm biến khác:

• Input signal acquisition: Mạch đầu vào của máy phát nhận tín hiệu cảm biến, có thể là EMF mức milivolt từ cặp nhiệt điện (thường là 0 đến 60 mV tùy thuộc vào loại và phạm vi nhiệt độ) hoặc giá trị điện trở từ RTD (thường là 100 đến 400 ohm đối với cảm biến Pt100 trong phạm vi đo của nó). Mạch đầu vào cung cấp dòng điện kích thích cho các cảm biến RTD (thường là 0,2 đến 1,0 mA để giảm thiểu lỗi tự đốt nóng) và áp dụng khuếch đại trở kháng đầu vào cao cho tín hiệu millivolt của cặp nhiệt điện để tránh tải đầu ra cảm biến.
• Mộtalog to digital conversion: Tín hiệu đầu vào khuếch đại được chuyển đổi thành biểu diễn kỹ thuật số bằng bộ chuyển đổi tương tự sang kỹ thuật số có độ phân giải cao, thường có độ phân giải 16 đến 24 bit. Độ phân giải cao này đảm bảo rằng máy phát có thể giải quyết những thay đổi nhiệt độ rất nhỏ trong phạm vi đo được định cấu hình của nó. Bộ chuyển đổi 16 bit trong khoảng 100 độ C giải quyết các thay đổi nhiệt độ riêng lẻ khoảng 0,0015 độ C, tốt hơn nhiều so với độ không đảm bảo đo cuối cùng của hệ thống nhưng cung cấp độ chính xác bên trong cần thiết để duy trì độ chính xác sau khi tuyến tính hóa và tính toán đầu ra.
• Linearization and compensation: Bộ xử lý kỹ thuật số áp dụng đa thức đặc tính cảm biến được lưu trữ trong bộ nhớ của máy phát để chuyển đổi giá trị kỹ thuật số thô thành giá trị nhiệt độ. Bước tuyến tính hóa này là cần thiết vì cả mối quan hệ EMF của cặp nhiệt điện so với nhiệt độ cũng như điện trở RTD so với nhiệt độ đều không tuyến tính; các đa thức mô tả đặc tính được xác định trong tiêu chuẩn IEC 60584 cho cặp nhiệt điện và tiêu chuẩn IEC 60751 cho Pt RTD bù đắp cho những đặc tính phi tuyến tính này. Đối với các bộ phát cặp nhiệt điện, giai đoạn này cũng áp dụng bù điểm nối nguội tính đến nhiệt độ điểm nối tham chiếu tại các đầu nối của bộ phát, nhiệt độ này phải được đo và trừ đi khỏi đầu ra của cặp nhiệt điện để tạo ra kết quả đọc nhiệt độ quy trình chính xác.
• Tạo đầu ra: Giá trị nhiệt độ tuyến tính hóa được sử dụng để tính toán dòng điện đầu ra bằng cách ánh xạ tuyến tính nhiệt độ đo được vào phạm vi dòng điện 4 đến 20 mA. Bộ truyền điều khiển nguồn dòng điện chính xác duy trì đầu ra dòng điện được tính toán độc lập với điện áp nguồn vòng lặp và điện trở cáp, cung cấp tín hiệu vòng dòng điện không phụ thuộc vào điện áp mà thiết bị thu coi là biến xử lý.

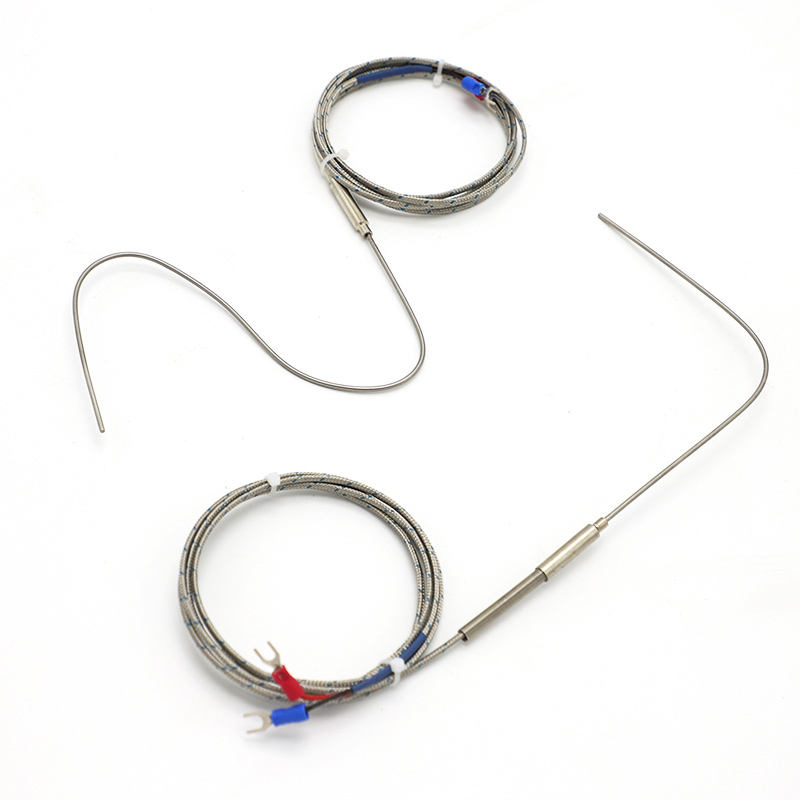

Máy phát nhiệt độ hoạt động như thế nào với cặp nhiệt điện?

Cặp nhiệt điện là điểm nối của hai dây kim loại khác nhau tạo ra một lực điện động nhỏ (EMF) tỷ lệ thuận với chênh lệch nhiệt độ giữa điểm nối đo (điểm nối nóng, đặt tại điểm đo quá trình) và điểm nối tham chiếu (điểm nối lạnh, nằm ở điểm mà dây cặp nhiệt điện chuyển sang dây dẫn đồng, thường là ở đầu vào của máy phát). Cặp nhiệt điện không đo được nhiệt độ tuyệt đối; nó đo chênh lệch nhiệt độ và bộ truyền nhiệt độ phải thêm nhiệt độ tiếp giáp tham chiếu để chuyển đổi chênh lệch này thành nhiệt độ quy trình tuyệt đối.

Các bộ truyền nhiệt độ hiện đại bao gồm một cảm biến bù điểm nối lạnh bên trong, thường là cảm biến nhiệt điện trở chính xác hoặc cảm biến khe hở dải silicon, được gắn ở các đầu vào cặp nhiệt điện. Cảm biến này đo nhiệt độ thực tế của các cực đầu vào máy phát và thêm nhiệt độ tiếp giáp tham chiếu này vào cặp nhiệt điện EMF đo được trong quá trình tính toán tuyến tính hóa. Độ chính xác của bù điểm nối nguội là yếu tố góp phần đáng kể vào độ không đảm bảo đo tổng thể của hệ thống máy phát cặp nhiệt điện và các máy phát chất lượng cao chỉ định độ chính xác bù điểm nối lạnh của chúng tách biệt với độ chính xác điều hòa tín hiệu của máy phát. Sai số bù điểm nối nguội 0,5 độ C sẽ trực tiếp gây ra sai số đo tổng thể bất kể chất lượng của tất cả các thành phần khác trong hệ thống.

Việc lựa chọn loại cặp nhiệt điện xác định phạm vi đo, độ nhạy và đặc tính tương thích hóa học của tổ hợp máy phát cảm biến. Các loại phổ biến nhất được sử dụng với bộ truyền nhiệt độ công nghiệp là:

• Loại K (Chromel/Alumel): Cặp nhiệt điện công nghiệp được sử dụng rộng rãi nhất, bao phủ phạm vi khoảng 200 đến 1.260 độ C với hệ số Seebeck xấp xỉ 41 microvolt mỗi độ C. Loại K phù hợp với môi trường oxy hóa và trơ và cung cấp độ chính xác phù hợp cho hầu hết các ứng dụng giám sát nhiệt độ công nghiệp.
• Type J (Iron/Constantan): Thích hợp để giảm hoặc hút chân không khí quyển, với phạm vi nhiệt độ từ 40 đến 750 độ C và hệ số Seebeck xấp xỉ 51 microvolt mỗi độ C. Đầu ra trên mỗi độ cao hơn so với Loại K có nghĩa là tín hiệu đầu vào máy phát cần xử lý nhỏ hơn, nhưng dây dẫn bằng sắt giới hạn nhiệt độ tối đa và bầu không khí cho phép.
• Type T (Copper/Constantan): Được sử dụng để đo nhiệt độ đông lạnh và nhiệt độ thấp từ 200 đến 350 độ C, với độ lặp lại tuyệt vời ở nhiệt độ dưới 0 độ C, khiến nó trở thành lựa chọn ưu tiên cho các ứng dụng giám sát kho lạnh và kho đông lạnh.
• Type R and Type S (Platinum/Rhodium alloys): Cặp nhiệt điện kim loại quý được sử dụng ở nhiệt độ cao từ 0 đến 1.600 độ C trong các ứng dụng như sản xuất thủy tinh, gốm sứ và thép, nơi cặp nhiệt điện kim loại cơ bản sẽ không tồn tại được. Hệ số Seebeck thấp hơn của chúng (khoảng 10 microvolt trên mỗi độ C) yêu cầu khuếch đại đầu vào máy phát có độ phân giải cao để đạt được độ chính xác phù hợp.

RTD Input Processing in Temperature Transmitters

Máy dò nhiệt độ điện trở (RTD) hoạt động dựa trên nguyên lý vật lý cơ bản khác với cặp nhiệt điện, đo mức tăng điện trở của một nguyên tố kim loại nguyên chất (bạch kim ở loại Pt100 và Pt1000) khi nhiệt độ tăng. Máy phát cung cấp một dòng điện nhỏ đã biết qua phần tử RTD và đo điện áp thu được để tính toán điện trở, sau đó áp dụng phương trình Callendar Van Dusen hoặc đa thức đặc tính IEC 60751 để chuyển đổi điện trở này thành nhiệt độ.

Cấu hình kết nối RTD ba dây và bốn dây được sử dụng để loại bỏ ảnh hưởng của điện trở dây dẫn đến độ chính xác của phép đo. Trong cấu hình hai dây, điện trở dây dẫn (thay đổi theo nhiệt độ môi trường và chiều dài dây) cộng trực tiếp vào điện trở RTD đo được và gây ra lỗi không thể sửa được. Trong cấu hình ba dây, bộ phát sử dụng cầu Wheatstone hoặc mạch tương đương để triệt tiêu điện trở dây dẫn của dây hồi lưu chung, giảm sai số do chênh lệch điện trở giữa hai dây dẫn riêng biệt. Trong cấu hình bốn dây, các cặp dây mang dòng điện và cảm biến điện áp riêng biệt sẽ loại bỏ hoàn toàn ảnh hưởng của điện trở dây dẫn đến phép đo, đạt được độ chính xác hoàn toàn nội tại của cảm biến RTD. Bốn kết nối dây là tiêu chuẩn cho các ứng dụng trong phòng thí nghiệm và quy trình có độ chính xác cao; kết nối ba dây là phổ biến trong lắp đặt công nghiệp, nơi có thể chấp nhận được một số lỗi điện trở chì dư.

How Accurate Are Temperature Transmitters?

Độ chính xác của hệ thống truyền nhiệt độ là sự kết hợp của nhiều nguồn lỗi riêng lẻ mà mỗi nguồn góp phần tạo nên độ không đảm bảo đo tổng thể. Hiểu các nguồn lỗi này và cách chúng kết hợp là điều cần thiết để chọn máy phát có độ chính xác phù hợp cho một ứng dụng cụ thể và để diễn giải các thông số kỹ thuật về độ chính xác được nêu trong bảng dữ liệu máy phát.

Transmitter Accuracy Components

Ngân sách về độ chính xác của hệ thống truyền nhiệt độ hoàn chỉnh bao gồm sự đóng góp từ các nguồn sau:

• Độ chính xác của cảm biến: Tiêu chuẩn IEC 60751 xác định hai loại độ chính xác Pt100 RTD. Cảm biến loại A có độ chính xác cộng hoặc trừ (0,15 0,002 lần giá trị tuyệt đối của T) độ C, trong đó T là nhiệt độ tính bằng độ C, mang lại khoảng cộng hoặc trừ 0,25 độ C ở 50 độ C và cộng hoặc trừ 0,55 độ C ở 200 độ C. Cảm biến loại B có dung sai gấp đôi so với loại A. Độ chính xác của cặp nhiệt điện theo IEC 60584 được biểu thị bằng phần trăm số đọc hoặc giá trị cố định tính bằng độ C, tùy theo giá trị nào lớn hơn: cặp nhiệt điện loại K tiêu chuẩn có độ chính xác cộng hoặc trừ 1,5 độ C hoặc cộng hoặc trừ 0,4 phần trăm số đọc, tùy theo giá trị nào lớn hơn.
• Transmitter reference accuracy: Độ chính xác điều hòa tín hiệu của chính máy phát, được chỉ định ở nhiệt độ môi trường tham chiếu (thường là 20 đến 25 độ C) trong điều kiện ổn định. Bộ truyền nhiệt độ công nghiệp chất lượng cao từ các nhà sản xuất như Emerson Rosemount, ABB, Endress Hauser và Yokogawa đạt được thông số kỹ thuật có độ chính xác tham chiếu cộng hoặc trừ 0,05 đến 0,1 độ C đối với đầu vào RTD và cộng hoặc trừ 0,1 đến 0,5 độ C đối với đầu vào cặp nhiệt điện, khiến bộ truyền phát trở thành một tác nhân tương đối nhỏ gây ra độ không đảm bảo toàn hệ thống khi sử dụng cảm biến có độ chính xác cao.
• Ambient temperature effect: Độ chính xác của máy phát giảm khi nhiệt độ vận hành của nó lệch khỏi nhiệt độ tham chiếu. Các hiệu ứng điển hình của nhiệt độ môi trường xung quanh máy phát được chỉ định là sự thay đổi đầu ra trên mỗi độ C của sự thay đổi nhiệt độ môi trường, thường nằm trong khoảng 0,005 đến 0,02 độ C trên mỗi độ C thay đổi của môi trường xung quanh. Trong một máy phát được đặt trong vỏ ngoài hiện trường có thể chịu nhiệt độ môi trường từ âm 20 đến cộng 60 độ C, hiệu ứng nhiệt độ môi trường có thể tăng thêm 0,4 đến 1,6 độ C độ không đảm bảo cho tổng sai số đo.
• Trôi dạt dài hạn: Độ chính xác của bộ truyền nhiệt độ thay đổi dần dần theo thời gian do sự lão hóa của linh kiện điện tử và ứng suất cơ học do chu trình nhiệt. Các máy phát công nghiệp được thiết kế tốt chỉ định độ ổn định lâu dài cộng hoặc trừ 0,1 đến 0,25 phần trăm nhịp trong thời gian dịch vụ 10 năm, nghĩa là độ lệch dưới 0,1 độ C mỗi năm đối với khoảng đo 100 độ C thông thường. Việc xác minh độ lệch thông qua kiểm tra hiệu chuẩn định kỳ là phương pháp tiêu chuẩn để duy trì tính toàn vẹn của phép đo trong suốt thời gian sử dụng của máy phát.

Practical Accuracy in Process Applications

Độ chính xác kết hợp của hệ thống cảm biến và máy phát phù hợp trong quá trình lắp đặt quy trình công nghiệp điển hình, tính đến tất cả các nguồn lỗi, thường nằm trong khoảng cộng hoặc trừ 0,5 đến 2 độ C đối với các hệ thống dựa trên RTD và cộng hoặc trừ 1,5 đến 5 độ C đối với các hệ thống dựa trên cặp nhiệt điện. Phạm vi độ không đảm bảo lớn hơn đối với hệ thống cặp nhiệt điện phản ánh sự kết hợp giữa độ chính xác vốn có thấp hơn của cảm biến, lỗi bù điểm nối nguội ở máy phát và độ nhạy cao hơn của các phép đo EMF của cặp nhiệt điện đối với nhiễu điện.

Đối với các ứng dụng yêu cầu độ không đảm bảo đo dưới cộng hoặc trừ 0,5 độ C, hãy chọn Pt100 RTD có dung sai Loại A hoặc 1/3 DIN, kết nối nó theo cấu hình bốn dây, sử dụng bộ phát có độ chính xác cao được chỉ định cho đầu vào RTD và lắp đặt bộ phát ở vị trí có nhiệt độ môi trường ổn định và vừa phải. Hệ thống Pt100 bốn dây từ các nhà sản xuất hàng đầu có thể đạt được độ không đảm bảo đo kết hợp cộng hoặc trừ 0,2 đến 0,3 độ C trong các hệ thống lắp đặt được kiểm soát tốt, phù hợp cho các ứng dụng quy trình dược phẩm, thực phẩm và chính xác khi cần kiểm soát nhiệt độ chặt chẽ hơn.

So sánh độ chính xác: Cặp nhiệt điện và hệ thống máy phát RTD

Bộ truyền nhiệt độ tích hợp: Thiết kế và Ưu điểm

An máy phát nhiệt độ tích hợp kết hợp phần tử cảm biến và thiết bị điện tử của máy phát thành một cụm vật lý duy nhất, thường được gắn trực tiếp trên giếng nhiệt hoặc trong đầu cụm cảm biến nhiệt độ. Cách tiếp cận tích hợp này trái ngược với kiến ​​trúc phân chia truyền thống trong đó một cảm biến từ xa riêng biệt kết nối với một bộ phát được gắn riêng thông qua cáp mở rộng và nó mang lại một số lợi thế về hiệu suất và thực tế khiến các bộ phát tích hợp trở thành cấu hình ưu tiên cho hầu hết các hệ thống lắp đặt nhiệt độ quy trình công nghiệp mới.

Cấu hình vật lý của bộ truyền nhiệt độ tích hợp

Bộ truyền nhiệt độ tích hợp có sẵn ở hai cấu hình vật lý chính:

• Máy phát gắn trên đầu: Một mô-đun máy phát nhỏ gọn được gắn bên trong đầu kết nối của cụm cảm biến nhiệt độ gắn trong giếng nhiệt. Mô-đun máy phát thường có vỏ định dạng DIN B hoặc DIN A vừa với đầu kết nối tiêu chuẩn và dây dẫn cảm biến kết nối trực tiếp với các đầu cuối của máy phát trong vỏ đầu kín. Bộ phát gắn trên đầu giúp loại bỏ việc chạy dây nối dài giữa cảm biến và bộ phát, loại bỏ các nguồn thu EMF, lỗi điện trở dây dẫn và suy giảm phép đo do đầu nối gây ra ảnh hưởng đến hệ thống dây mở rộng. Chúng xuất tín hiệu vòng lặp dòng điện 4 đến 20 mA tiêu chuẩn trên hai dây dẫn ra đầu kết nối tới hệ thống điều khiển, chỉ yêu cầu cáp điều khiển tiêu chuẩn thay vì dây kéo dài chuyên dụng hoặc dây nối dài cặp nhiệt điện cần có trong hệ thống kiến ​​trúc phân chia.
• Máy phát gắn trên đường ray hoặc đường ray DIN: Các mô-đun máy phát nhỏ gọn được thiết kế để gắn trên đường ray DIN 35 tiêu chuẩn bên trong tủ dụng cụ hoặc bảng sắp xếp, thường nhận đầu vào cảm biến từ các cảm biến trường từ xa trong thời gian chạy cáp ngắn đến trung bình. Các bộ phát này chấp nhận cùng một phạm vi đầu vào cảm biến như các loại gắn trên đầu nhưng được đặt trong môi trường được kiểm soát của tủ dụng cụ, giúp giảm sự thay đổi nhiệt độ môi trường mà chúng gặp phải và đơn giản hóa việc truy cập để cấu hình và thay thế. Máy phát gắn trên đường ray thường được sử dụng trong các ứng dụng được nhóm trong đó có nhiều cảm biến đưa vào một tủ duy nhất và trong các hệ thống lắp đặt mà vị trí kết nối quy trình không cho phép lắp máy phát gắn trên đầu do nhiệt độ, độ rung hoặc hạn chế tiếp cận.

Ưu điểm về hiệu suất của máy phát tích hợp

Kiến trúc tích hợp mang lại những cải tiến hiệu suất có thể đo lường được trên các hệ thống truyền phát cảm biến phân chia ở một số lĩnh vực ảnh hưởng trực tiếp đến chất lượng đo lường và độ tin cậy của hệ thống:

• Loại bỏ các lỗi dây nối dài cặp nhiệt điện: Dây nối dài cặp nhiệt điện mang tín hiệu millivolt của cặp nhiệt điện từ đầu cảm biến đến bộ phát hoặc hệ thống điều khiển từ xa. Bất kỳ sự đứt, đầu nối hoặc vòng nối đất nào trong dây nối dài này đều gây ra các lỗi không thể phân biệt được với tín hiệu nhiệt độ hợp pháp tại thiết bị thu. Bộ phát gắn trên đầu loại bỏ hoàn toàn dây nối dài bằng cách chuyển đổi tín hiệu milivolt thành tín hiệu dòng điện 4 đến 20 mA ở đầu cảm biến và tín hiệu vòng dòng điện hoàn toàn miễn nhiễm với nhiễu và lỗi rò rỉ làm hỏng tín hiệu milivolt trong thời gian dài.
• Cải thiện khả năng chống ồn: Đầu ra dòng điện 4 đến 20 mA của bộ phát tích hợp có khả năng chống nhiễu điện từ (EMI) từ động cơ gần đó, bộ điều khiển tần số thay đổi và cáp nguồn tốt hơn nhiều so với tín hiệu cảm biến milivolt được truyền qua dây kéo dài. Trong môi trường công nghiệp có tiếng ồn điện đáng kể, sự cải thiện khả năng chống ồn này thường tạo ra mức giảm có thể đo lường được về độ biến thiên của phép đo, chuyển trực tiếp sang điều khiển quy trình ổn định hơn.
• Giảm chi phí đi dây: Cáp xoắn đôi có vỏ bọc tiêu chuẩn được sử dụng cho các kết nối vòng dòng điện 4 đến 20 mA có chi phí trên mỗi mét thấp hơn từ 40 đến 60 phần trăm so với dây kéo dài cặp nhiệt điện chuyên dụng cần thiết cho các lần chạy dài của cặp nhiệt điện không bù. Đối với các hệ thống lắp đặt lớn có hàng trăm điểm đo nhiệt độ ở khoảng cách từ 50 mét trở lên tính từ phòng điều khiển, sự khác biệt về chi phí đi cáp này thể hiện sự tiết kiệm chi phí vốn đáng kể, bù đắp một phần hoặc toàn bộ chi phí đơn vị cao hơn của các máy phát gắn trên đầu so với các đầu cuối đơn giản.

Chọn bộ truyền nhiệt độ phù hợp để kiểm soát quy trình

Việc chọn đúng bộ truyền nhiệt độ cho ứng dụng điều khiển quá trình đòi hỏi phải khớp các thông số kỹ thuật của bộ truyền với các yêu cầu đo lường của ứng dụng trên nhiều chiều cùng một lúc. Khung sau đây đề cập đến các tiêu chí lựa chọn chính trong chuỗi quyết định thực tế.

Loại cảm biến và phạm vi đo

Quyết định lựa chọn đầu tiên là loại cảm biến, xác định tiềm năng chính xác cơ bản, phạm vi đo và khả năng tương thích với môi trường của hệ thống. Sử dụng cảm biến RTD (Pt100 hoặc Pt1000) và bộ chuyển đổi tương thích cho các ứng dụng yêu cầu độ chính xác đo cao hơn cộng hoặc trừ 1 độ C, cho nhiệt độ dưới 600 độ C và yêu cầu độ ổn định lâu dài qua nhiều năm sử dụng liên tục. Sử dụng cảm biến cặp nhiệt điện và bộ truyền tương thích cho nhiệt độ trên 600 độ C, cho các ứng dụng cần phản ứng nhanh với sự thay đổi nhiệt độ nhanh hoặc khi chi phí của cảm biến RTD quá cao đối với số lượng lớn các điểm đo.

Các máy phát đầu vào đa năng chấp nhận cả đầu vào cặp nhiệt điện và RTD đều có sẵn từ hầu hết các nhà sản xuất lớn và đặc biệt có giá trị trong các cơ sở có kho cảm biến đa dạng hoặc trong các ứng dụng trang bị thêm mà loại cảm biến hiện tại có thể chưa được biết đến tại thời điểm mua máy phát. Các bộ truyền đầu vào đa năng thường hy sinh một mức tăng nhỏ về độ chính xác so với các bộ phát cảm biến cụ thể do những thỏa hiệp liên quan đến việc thiết kế các mạch đầu vào để xử lý cả tín hiệu cặp nhiệt điện mức milivolt và phép đo điện trở cần thiết cho đầu vào RTD, nhưng các thiết kế hiện đại đã giảm mức phạt về độ chính xác này xuống dưới 0,05 độ C trong hầu hết các trường hợp.

Yêu cầu về giao thức đầu ra và giao tiếp

Giao thức đầu ra của máy phát phải tương thích với cơ sở hạ tầng hệ thống điều khiển thu:

• Chỉ tương tự 4 đến 20 mA: Thích hợp cho các hệ thống DCS và PLC cũ hơn không có khả năng giao tiếp trường kỹ thuật số hoặc cho các ứng dụng đơn giản chỉ yêu cầu giá trị nhiệt độ quy trình hiện tại tại hệ thống điều khiển và không cần truyền dữ liệu chẩn đoán. Bộ phát tín hiệu analog là lựa chọn đơn giản nhất và có chi phí thấp nhất, chỉ yêu cầu một thẻ đầu vào analog tiêu chuẩn trong hệ thống điều khiển thu.
• 4 đến 20 mA với HART: Giao thức HART (Bộ chuyển đổi từ xa có thể định địa chỉ đường cao tốc) áp dụng tín hiệu số trên vòng dòng điện 4 đến 20 mA, cho phép cấu hình, chẩn đoán và dữ liệu biến quy trình thứ cấp được truyền tới hệ thống quản lý tài sản tương thích HART trong khi tín hiệu chính 4 đến 20 mA tiếp tục hoạt động với cơ sở hạ tầng đầu vào tương tự hiện có. Máy phát có khả năng HART là lựa chọn ưu tiên cho việc lắp đặt máy phát nhiệt độ công nghiệp mới trên toàn thế giới vì chúng cung cấp khả năng chẩn đoán kỹ thuật số mà không yêu cầu thay thế cơ sở hạ tầng nối dây analog hiện có.
• Foundation Fieldbus hoặc PROFIBUS PA: Các bus trường kỹ thuật số thuần túy thay thế vòng dòng 4 đến 20 mA bằng một giao thức truyền thông kỹ thuật số hoàn toàn mang nhiều biến số quy trình, chẩn đoán và tham số cấu hình qua một cặp dây có thể kết nối nhiều thiết bị trong cấu trúc liên kết bus. Thích hợp cho các hệ thống lắp đặt mới trong đó hệ thống điều khiển hỗ trợ các giao thức này và lợi ích của phép đo đa biến cũng như chẩn đoán toàn diện từ một cặp dây dẫn đến chi phí kỹ thuật lắp đặt cao hơn so với hệ thống analog hoặc HART.
• Không dây (WirelessHART hoặc ISA100): Bộ truyền nhiệt độ không dây truyền dữ liệu đo đến cổng không dây mà không cần cáp tín hiệu, chạy bằng pin hoặc thu năng lượng từ môi trường xử lý. Bộ phát không dây đặc biệt có giá trị trong các ứng dụng trang bị thêm, trong đó việc chạy cáp tín hiệu mới đến các vị trí không thể tiếp cận hoặc nguy hiểm sẽ cực kỳ tốn kém và trong các ứng dụng giám sát tài sản di chuyển hoặc quay, trong đó kết nối có dây là không thực tế.

Điều kiện môi trường và quy trình

Môi trường vật lý nơi máy phát sẽ được lắp đặt đặt ra các yêu cầu đối với vỏ máy phát, mức bảo vệ chống xâm nhập và chứng nhận khu vực nguy hiểm:

• Bảo vệ xâm nhập: Vỏ máy phát phải có xếp hạng IP65 tối thiểu (kín bụi và được bảo vệ chống tia nước) để lắp đặt ngoài trời và môi trường rửa trôi; IP67 (chìm ở độ sâu 1 mét) đối với các ứng dụng có nguy cơ ngập nước; và IP68 (ngâm liên tục) cho các máy phát được lắp đặt ở những vị trí ngập nước. Xếp hạng IP của đầu kết nối và bất kỳ đầu vào cáp nào phải được xác minh vì thiết bị điện tử của máy phát có thể mang xếp hạng IP cao hơn so với các phụ kiện đầu vào thực sự được sử dụng trong quá trình cài đặt.
• Chứng nhận khu vực nguy hiểm: Máy phát được lắp đặt trong các khu vực được phân loại là có khả năng gây nổ theo tiêu chuẩn phân loại khu vực nguy hiểm quốc gia hoặc quốc tế phải có chứng nhận phù hợp cho phân loại khu vực cụ thể. Các phương pháp bảo vệ khu vực nguy hiểm phổ biến nhất đối với bộ truyền nhiệt độ là an toàn nội tại (Ex ia hoặc Ex ib) để sử dụng ở Vùng 0, 1 và 2 (nguy hiểm về khí) và vỏ bọc chống cháy và chống cháy nổ (Ex d) cho các ứng dụng yêu cầu bộ truyền công suất cao hơn. Xác minh rằng phê duyệt cụ thể của máy phát bao gồm nhóm khí và loại nhiệt độ áp dụng cho vị trí lắp đặt.
• Chống rung và sốc: Trong các hệ thống lắp đặt chịu rung động của máy móc xử lý, hãy chọn các máy phát được kiểm tra và đánh giá về tần số và biên độ rung dự kiến. Máy phát dùng cho các ứng dụng giám sát máy nén, máy bơm và tua bin phải được định mức theo tiêu chuẩn thử nghiệm độ rung IEC 60068 2 6 với mức độ rung ít nhất là 2g trên dải tần số 10 đến 2.000 Hz để tránh hỏng hóc sớm do mỏi bộ phận do rung gây ra.

Tóm tắt thông số lựa chọn chính

Làm thế nào để khắc phục sự cố máy phát nhiệt độ?

Máy phát nhiệt độ troubleshooting follows a logical diagnostic sequence that systematically isolates the fault to the sensor, the wiring, or the transmitter electronics before reaching conclusions about which component requires attention. Việc tiếp cận các vấn đề về máy phát mà không có cấu trúc mang tính hệ thống này sẽ dẫn đến việc thay thế các thành phần không cần thiết và kéo dài thời gian ngừng hoạt động của quy trình. Trình tự sau đây bao gồm các loại lỗi phổ biến nhất trong lắp đặt máy phát nhiệt độ công nghiệp.

Đầu ra tối đa hoặc tối thiểu không đổi (Tín hiệu bão hòa)

A transmitter output locked at 20.5 mA (or the transmitter's upscale failure current) or at 3.6 mA (downscale failure current) indicates that the transmitter has detected an out of range condition or a sensor fault and has driven its output to a preset failsafe value. Chẩn đoán như sau:

1. Kiểm tra mã lỗi hoạt động: Kết nối bộ giao tiếp HART hoặc phần mềm cấu hình của nhà sản xuất với bộ phát và đọc mọi chẩn đoán lỗi đang hoạt động. Hệ thống tự chẩn đoán của máy phát thường sẽ xác định xem lỗi là đầu vào cảm biến hở, đoản mạch ở đầu vào cảm biến, đầu vào cảm biến ngoài phạm vi hay lỗi phần cứng máy phát bên trong. Thông tin chẩn đoán này ngay lập tức hướng việc điều tra đến đúng thành phần mà không yêu cầu kiểm tra vật lý mọi thành phần trong vòng đo.
2. Đo tính liên tục của cảm biến tại các cực của máy phát: Ngắt kết nối các dây dẫn cảm biến khỏi các cực đầu vào của máy phát và đo điện trở cảm biến (đối với RTD) hoặc tính liên tục (đối với cặp nhiệt điện) tại các vít đầu cực bằng đồng hồ vạn năng đã hiệu chuẩn. Pt100 RTD ở nhiệt độ môi trường xung quanh phải đo khoảng 109 đến 110 ohm cho mỗi 25 độ C trên mức tham chiếu 0 độ của cảm biến; số đọc mạch hở cho biết phần tử RTD bị hỏng hoặc dây dẫn cảm biến bị đứt. A thermocouple at ambient temperature should produce a very low resistance reading (typically 1 to 10 ohms depending on the thermocouple material and length); mạch hở cho thấy mối nối hoặc dây cặp nhiệt điện bị hỏng.
3. Kết nối lại cảm biến và kiểm tra số đọc dựa vào tài liệu tham khảo: Nếu cảm biến đo chính xác tại các đầu cực của máy phát nhưng đầu ra của máy phát vẫn bão hòa, hãy xác minh rằng khoảng đo được cấu hình của máy phát phù hợp với nhiệt độ quy trình thực tế. Một máy phát hoạt động chính xác nhận được tín hiệu cảm biến về nhiệt độ nằm ngoài phạm vi được định cấu hình của nó sẽ làm bão hòa đầu ra của nó; việc giảm phạm vi đo hoặc cấu hình lại khoảng đo để bao gồm nhiệt độ quy trình thực tế sẽ khôi phục hoạt động bình thường.

Đầu ra ồn ào hoặc không ổn định

Đầu ra dao động nhanh vượt quá mức mà nhiệt độ quy trình có thể gây ra cho thấy hiện tượng nhiễu điện trong cảm biến hoặc dây dẫn của bộ phát, kết nối lỏng hoặc vấn đề hơi ẩm xâm nhập vào vỏ bộ phát hoặc đầu kết nối cảm biến. Hãy khảo sát theo thứ tự sau:

• Kiểm tra nối đất tấm chắn: Verify that the sensor cable shield is grounded at one end only (typically at the control room or marshaling cabinet end), with the field end of the shield unterminated. Grounding the shield at both ends creates a ground loop that can inject noise into the measurement circuit at the same frequencies as the interfering source. Việc sửa các tấm chắn nối đất đôi thường xuyên giải quyết được các vấn đề về nhiễu của máy phát mà không cần bất kỳ sự can thiệp nào khác.
• Kiểm tra các thiết bị đầu cuối kết nối xem có bị ẩm và ăn mòn không: Mở đầu kết nối máy phát và kiểm tra tất cả các vít đầu cuối và các kết nối xem có tích tụ hơi ẩm, sản phẩm ăn mòn hoặc vít đầu cuối bị lỏng không. Độ ẩm giữa các đầu nối dây nối dài của cặp nhiệt điện và phần kim loại nối đất tạo ra dòng điện rò rỉ xuất hiện dưới dạng nhiễu trong phép đo. Làm khô đầu nối bằng khí nén khô, xử lý các đầu nối bị ăn mòn bằng chất làm sạch tiếp điểm và siết chặt tất cả các vít đầu nối theo mômen xoắn quy định trước khi lắp lại đầu bằng vòng đệm đầu vào cáp mới.
• Tách cáp cảm biến khỏi cáp nguồn: Xác minh rằng cáp cảm biến được định tuyến riêng biệt với cáp nguồn, cáp điều khiển tần số thay đổi và các nguồn nhiễu cao khác trong suốt quá trình chạy từ cảm biến đến bộ phát hoặc phòng điều khiển. Định tuyến song song của cáp cảm biến và cáp nguồn tạo ra sự ghép nối điện cảm và điện dung làm phát nhiễu vào tín hiệu đo; duy trì khoảng cách ít nhất 300 mm với cáp nguồn hoặc đặt cáp cảm biến trong ống dẫn kim loại riêng biệt sẽ loại bỏ đường nối này.

Đọc bù: Lỗi đo lường nhất quán

Bộ chuyển đổi nhiệt độ tạo ra kết quả luôn cao hơn hoặc thấp hơn nhiệt độ quy trình thực tế bằng một độ lệch cố định trong phạm vi đo, được xác nhận bằng cách so sánh với nhiệt kế tham chiếu đã hiệu chuẩn trong cùng một quy trình, cho biết độ lệch hiệu chuẩn của bộ chuyển đổi, cấu hình bộ chuyển đổi không chính xác hoặc nguồn lỗi hệ thống chẳng hạn như điện trở dây dẫn trong kết nối RTD hai dây không được bù. Verify the transmitter configuration parameters (sensor type, connection type, span, and zero) against the original commissioning documentation before performing a calibration check, as configuration errors introduced during maintenance are a common and easily corrected cause of systematic reading offsets. If the configuration is confirmed correct, perform a two point calibration check using a precision temperature source and a certified reference transmitter or calibrator to characterize the magnitude and temperature dependence of the offset, and apply a calibration correction or replace the transmitter if the offset exceeds the application's accuracy requirement.

Bảo trì bộ truyền nhiệt độ cho các ứng dụng công nghiệp

Một người có kỷ luật máy phát nhiệt độ chương trình bảo trì duy trì độ chính xác của phép đo, ngăn chặn các lỗi đo lường không mong muốn làm gián đoạn việc kiểm soát quy trình và tối đa hóa thời gian sử dụng hữu ích của khoản đầu tư vào thiết bị. The maintenance program for industrial temperature transmitters covers periodic calibration verification, physical inspection, diagnostic data review for predictive maintenance, and planned replacement of sensor components that experience accelerated aging in service.

Lịch trình xác minh hiệu chuẩn

Khoảng thời gian xác minh hiệu chuẩn cho bộ truyền nhiệt độ phải được thiết lập dựa trên yêu cầu về độ chính xác của ứng dụng, độ ổn định lâu dài được chỉ định của bộ truyền phát và hậu quả của lỗi đo không được phát hiện đối với chất lượng và độ an toàn của kiểm soát quá trình. Khoảng thời gian xác minh hiệu chuẩn điển hình cho bộ truyền nhiệt độ công nghiệp dao động từ 6 tháng đối với các phép đo quan trọng về an toàn trong đó bất kỳ sự chênh lệch nào trên cộng hoặc trừ 0,5 độ C phải được phát hiện kịp thời, đến 2 đến 5 năm đối với các phép đo giám sát không quan trọng trong đó thông số kỹ thuật về độ ổn định dài hạn của bộ truyền phát (thường cộng hoặc trừ 0,1 đến 0,25 phần trăm nhịp mỗi năm từ các nhà sản xuất hàng đầu) chứng minh khoảng thời gian dài hơn giữa các lần kiểm tra.

Calibration verification should be performed using a calibrated temperature source (dry block calibrator or temperature bath) traceable to national measurement standards, with a calibrated reference thermometer of higher accuracy than the transmitter being checked serving as the comparison standard. Record the as found and as left readings at a minimum of two temperature points within the configured span (typically at 25 percent and 75 percent of span) to characterize both zero offset and span error. Ghi lại tất cả các kết quả hiệu chuẩn vào hồ sơ hiệu chuẩn của thiết bị và xu hướng kết quả qua các lần hiệu chuẩn liên tiếp để xác định độ lệch dần dần có thể cho biết tình trạng cảm biến đang xấu đi trước khi nó trở thành vấn đề đo lường.

Kiểm tra vật lý và bảo trì phòng ngừa

Chương trình kiểm tra vật lý đối với bộ truyền nhiệt độ phải bao gồm các bước kiểm tra sau trong mỗi lần bảo trì theo lịch trình:

• Tính toàn vẹn của bao vây: Kiểm tra vỏ máy phát xem có hư hỏng vật lý, ăn mòn hoặc hư hỏng lớp phủ bảo vệ không. Xác minh rằng tất cả các đầu vào cáp đều được bịt kín bằng các đệm cáp định mức ban đầu và các miếng đệm trên vỏ máy phát không bị hư hại và tiếp xúc hoàn toàn. Thay thế các miếng đệm đã xuống cấp để duy trì mức độ bảo vệ chống xâm nhập của vỏ.
• Kết nối thiết bị đầu cuối: Kiểm tra tất cả các kết nối đầu cuối xem độ kín, ăn mòn và sự hiện diện của hơi ẩm trong đầu kết nối. Siết chặt lại các vít đầu cực theo mômen xoắn quy định; ăn mòn tại các kết nối đầu cuối là một lỗi tiến triển tạo ra sai số đo ngày càng tăng theo thời gian và cuối cùng là hỏng mạch hở nếu không được xử lý.
• Tình trạng giếng nhiệt (nơi được trang bị): Inspect the thermowell for external corrosion, mechanical damage from flow induced vibration (visible as wear or cracking at the process connection), and internal cleanliness. A thermowell with significant wall thinning from corrosion creates a risk of process fluid release on the failure of the remaining wall, requiring replacement before the measurement protection function of the thermowell is compromised.
• Điều kiện phần tử cảm biến: Đối với các bộ phận RTD và cặp nhiệt điện lộ ra ngoài, hãy kiểm tra vỏ bảo vệ xem có hư hỏng cơ học, rỗ ăn mòn và bất kỳ dấu hiệu nhiễm bẩn chất lỏng xử lý nào trong khoang cảm biến hay không. So sánh điện trở cảm biến hiện tại (đối với RTD) hoặc điện trở cách điện (đối với vỏ cặp nhiệt điện) với các giá trị cơ bản được ghi lại khi vận hành thử; Điện trở cách điện bị suy giảm trong vỏ bọc cặp nhiệt điện (dưới 1 megohm ở nhiệt độ vận hành) cho thấy sự xâm nhập của hơi ẩm hoặc sự suy giảm vỏ bọc sẽ gây ra lỗi đo và cần phải thay thế cảm biến.

Sử dụng dữ liệu chẩn đoán để bảo trì dự đoán

HART capable and digital fieldbus temperature transmitters continuously generate diagnostic data that can be used to identify developing problems before they cause measurement failures. Bộ truyền nhiệt độ tích hợp hiện đại giám sát và báo cáo các thông số bao gồm nhiệt độ điểm nối lạnh, điện trở cảm biến (đối với đầu vào RTD), điện áp nguồn vòng lặp, nhiệt độ điện tử bên trong của bộ truyền và tổng số giờ hoạt động kể từ lần đặt lại cuối cùng. Việc xem xét các thông số chẩn đoán này thông qua hệ thống quản lý tài sản trong quá trình hoạt động bình thường, thay vì đợi máy phát gắn cờ cảnh báo, cho phép các phương pháp bảo trì dự đoán lên lịch thay thế cảm biến dựa trên các chỉ báo tình trạng thực tế thay vì các khoảng thời gian lịch cố định.

A progressive increase in RTD sensor resistance above its expected value for the process temperature, observed in diagnostic data over successive readings, is an early indicator of sensor element contamination or mechanical damage that will eventually produce a significant measurement error or open circuit failure. Scheduling sensor replacement at the next planned maintenance window when this trend is first identified, rather than waiting for a complete measurement failure, avoids the process disruption associated with an unscheduled sensor replacement during production. This predictive approach to temperature transmitter maintenance is one of the most cost effective applications of the digital diagnostic capability built into modern industrial temperature transmitters.
