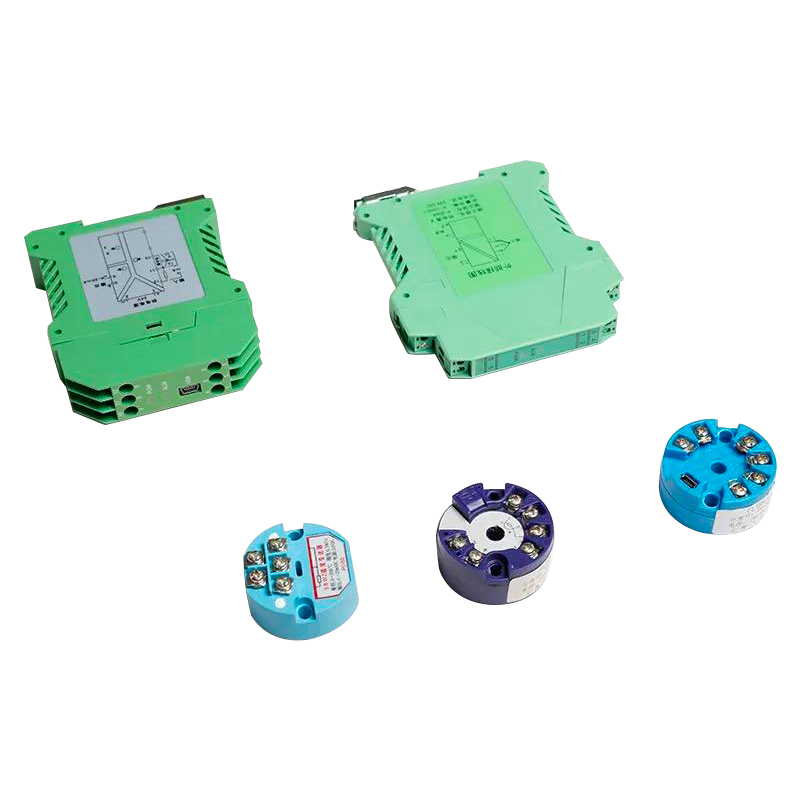

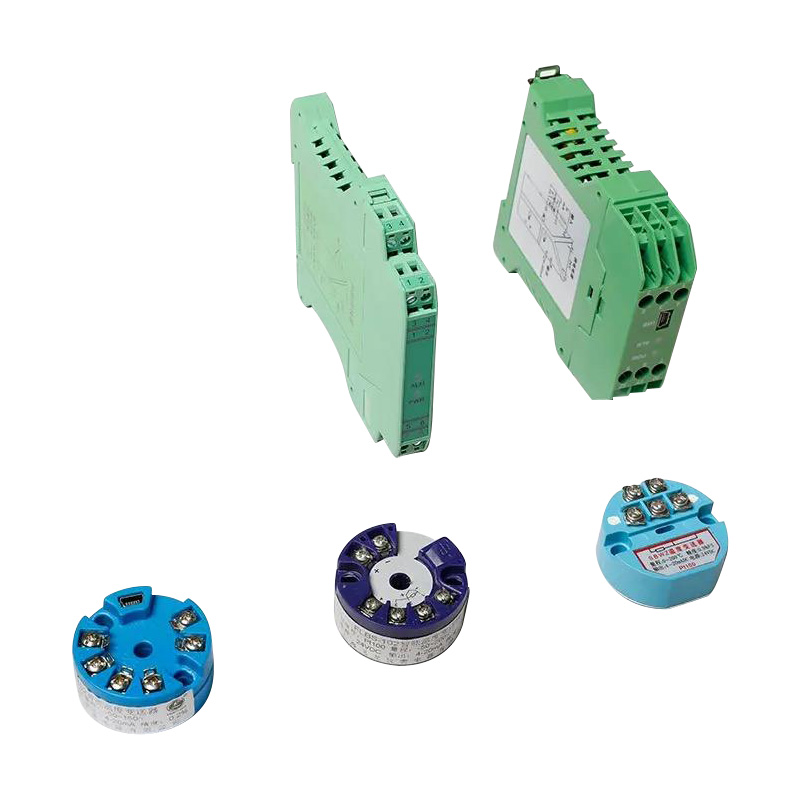

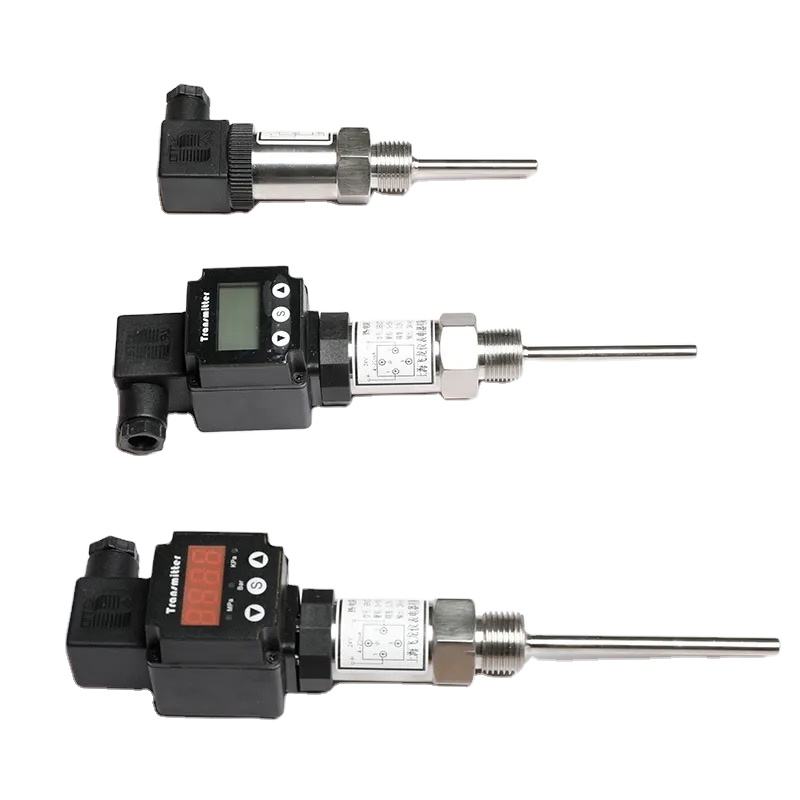

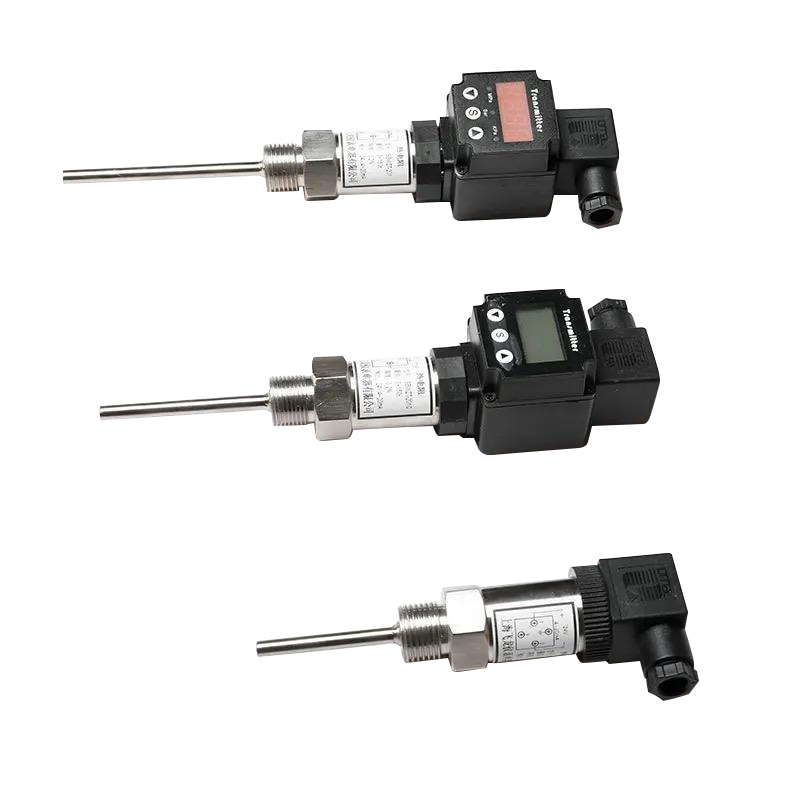

Máy phát nhiệt độ tích hợp

Có thể nhận ra cặp nhiệt điện cấu trúc tích hợp và các sản phẩm điện trở nhiệt có chức năng đo và truyền nhiệt độ bằng cách đặt các mô-đun hệ thống hai dây của máy phát (SBWR và SBWZ) vào hộp kết nối của cặp nhiệt điện và các sản phẩm điện trở nhiệt, chẳng hạn như loại đóng gói thông thường, loại chống cháy nổ và loại vỏ bọc. Sản xuất tích hợp có thể được sử dụng để đo trực tiếp nhiệt độ của môi trường chất lỏng, khí hoặc hơi nước. Nó nhận tín hiệu đầu vào của cặp nhiệt điện và điện trở nhiệt với dấu chia độ tiêu chuẩn và tạo ra dòng điện 4 ~ 20mA DC tuyến tính bằng giá trị đo nhiệt độ. Nhiệt độ được đo và điều khiển bằng sự tiếp xúc của tín hiệu đầu ra DC và hệ thống máy tính. Máy phát nhiệt độ này có thể được sử dụng rộng rãi cho lĩnh vực nghiên cứu khoa học của các ngành công nghiệp, như điện, luyện kim, dầu khí, kỹ thuật hóa học, hàng không, cơ khí, công nghiệp nhẹ, dệt may, y học, thực phẩm và quốc phòng.

Yêu cầu báo giá

Tín hiệu đầu ra	Tín hiệu DC 4-20mA tuyến tính với nhiệt độ trong phạm vi
Độ chính xác cơ bản	Bộ truyền nhiệt độ cặp nhiệt điện ± 0,5% FS; Bộ truyền nhiệt độ điện trở nhiệt ± 0,2%FS;
Chế độ truyền	hệ thống hai dây
nguồn điện một chiều	12-30V DC. điện áp định mức 24V DC
Trở kháng tải	Tính tải giới hạn chịu tải; RL(tối đa)=50(U-12) Trong công thức máy phát là điện áp nguồn DC Dưới điện áp định mức 24V: RL(tối đa)=50(24-12)=600Ω
Môi trường hoạt động bình thường	a.Nhiệt độ môi trường: - 25oC~85oC (yêu cầu đặc biệt - 40oC~90oC) b. Độ ẩm tương đối: 5%-95% c.Rung động cơ học: 10-150HZ. A=0,15mm d. Không có phương tiện nào gây ra sự ăn mòn cho máy phát trong không khí xung quanh.
Nhiễu điện từ	Khi máy phát vô tuyến 20-1000 MHz và 5W cách máy phát 0,5 mét hoạt động. Nó sẽ thay đổi ± 0,15%FS.
Độ lệch nhiệt độ	Khi nhiệt độ môi trường thay đổi 1oC, điểm 0 thay đổi ±0,15% FS và phạm vi đo thay đổi ± 0,01 %FS

Sử dụng và nối dây

1. Lưu ý về hệ thống dây điện: Xin lưu ý rằng bộ phận cảm biến nhiệt độ đã được kết nối tốt và phạm vi đo trước khi rời khỏi nhà máy. Nói chung, vui lòng không điều chỉnh chiết áp điều chỉnh phạm vi, trừ khi cần thiết.

2. Để cài đặt TC và RTD tích hợp, vui lòng tham khảo hướng dẫn vận hành khác cho cùng loại TC và RTD.

3. TC và RTD tích hợp được cung cấp đầu ra dòng điện của hệ thống hai dây, do đó chỉ cần hai dây dẫn bằng đồng.

Ví dụ về đơn hàng

Vui lòng cho biết model, dấu chia độ, tổng chiều dài và độ sâu được chèn theo thứ tự, tức là (L×I)

Ví dụ1:WRNKB-230 K 1150x1000

I.E: Hệ thống hai dây tích hợp cặp nhiệt điện có vỏ bọc, lắp bu lông cố định, hộp kết nối chống nước, đường kính ngoài Φ16mm, vạch chia độ K, chiều dài tổng thể 1150, độ sâu chèn 1000mm.

Ví dụ 2: WZPKB-336 Pt100 L=1000

I.E: Hệ thống hai dây tích hợp khả năng chịu nhiệt bằng bạch kim có vỏ bọc, lắp bu lông ferrule di động, hộp kết nối chống nước, đường kính ngoài, vạch chia độ Pt100, chiều dài tổng thể 1000mm.

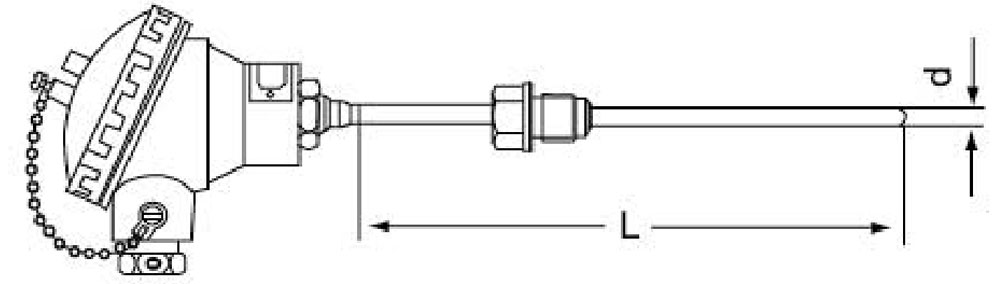

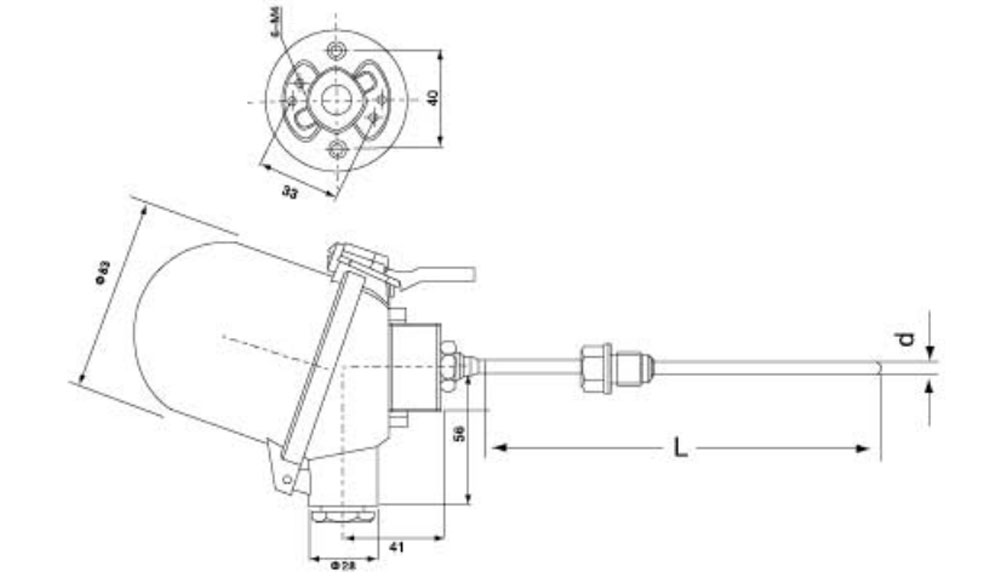

Cặp nhiệt điện và điện trở nhiệt với bộ truyền nhiệt độ

người mẫu	Dấu tốt nghiệp	Phạm vi đo (oC)	Ống vỏ
người mẫu	Dấu tốt nghiệp	Phạm vi đo (oC)	Chất liệu	Đường kính ống	Thông số kỹ thuật.
SBWZPR-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	300×150 400×250 450×300 500×350
SBWRNR-231	R	0-1000	1Cr18NiSTi、GH2520、316	Φ6-12	300×150 400×250 450×300 500×350

người mẫu	Dấu tốt nghiệp	Phạm vi đo (oC)	Ống vỏ
người mẫu	Dấu tốt nghiệp	Phạm vi đo (oC)	vật chất	Đường kính ống	Thông số kỹ thuật.
SBWZPK2-231	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ6-12	550×400 600×450 650×500 700×550 750×600 800×650 1000×850 1150×1000 1350×1200
SBWRNR2-231	R	0-1000	1Cr18Ni9Ti,GH2520,316	Φ6-12

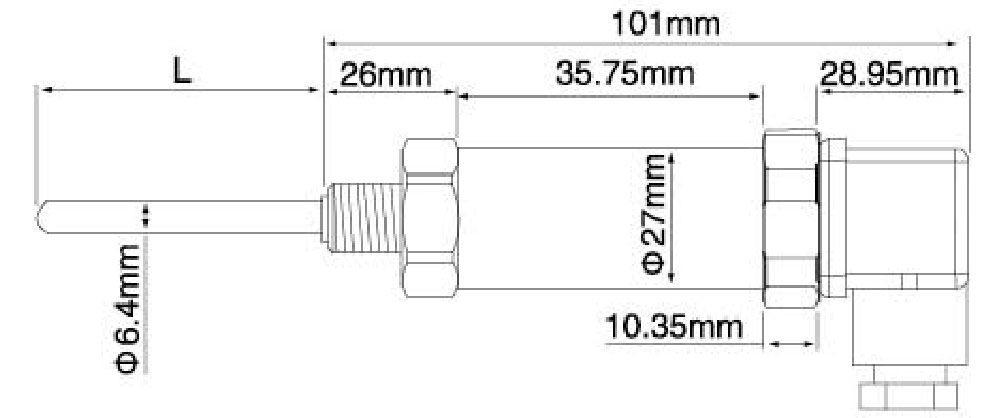

Loại plug-in Hirschmann điện trở nhiệt nhỏ và cặp nhiệt điện

người mẫu	Dấu tốt nghiệp	Phạm vi đo (oC)	Ống vỏ
người mẫu	Dấu tốt nghiệp	Phạm vi đo (oC)	vật chất	Đường kính ống	Thông số kỹ thuật.
SBWET-201	Pt100	-50- 400	1Cr18Ni9Ti、316	Φ4-12	50 100 150 200 300 400 500
SBWET-200	R	0-800	1Cr18Ni9Ti,GH2520,316	Φ4-12	50 100 150 200 300 400 500
