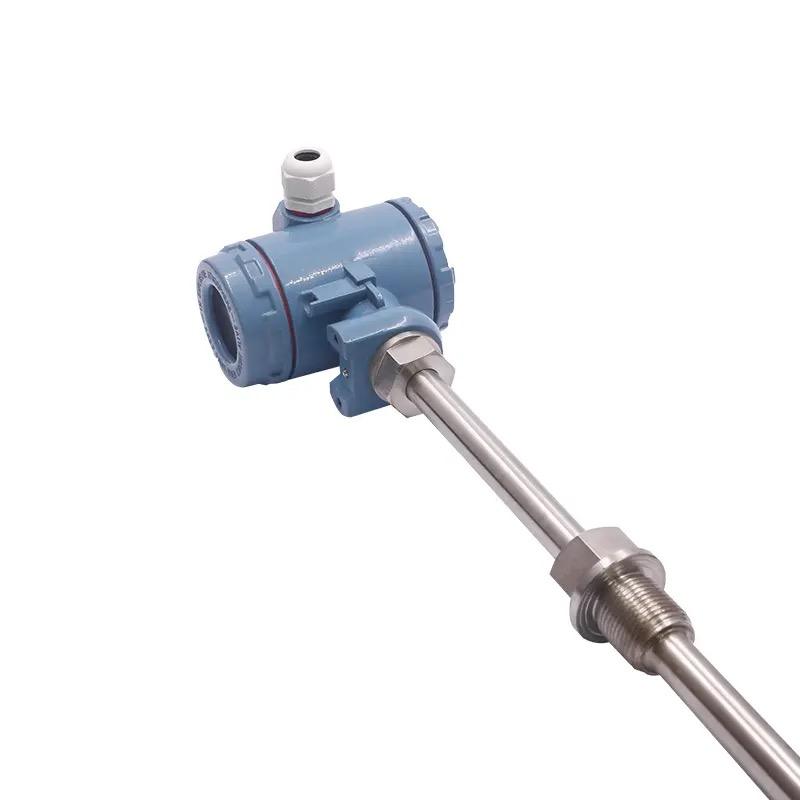

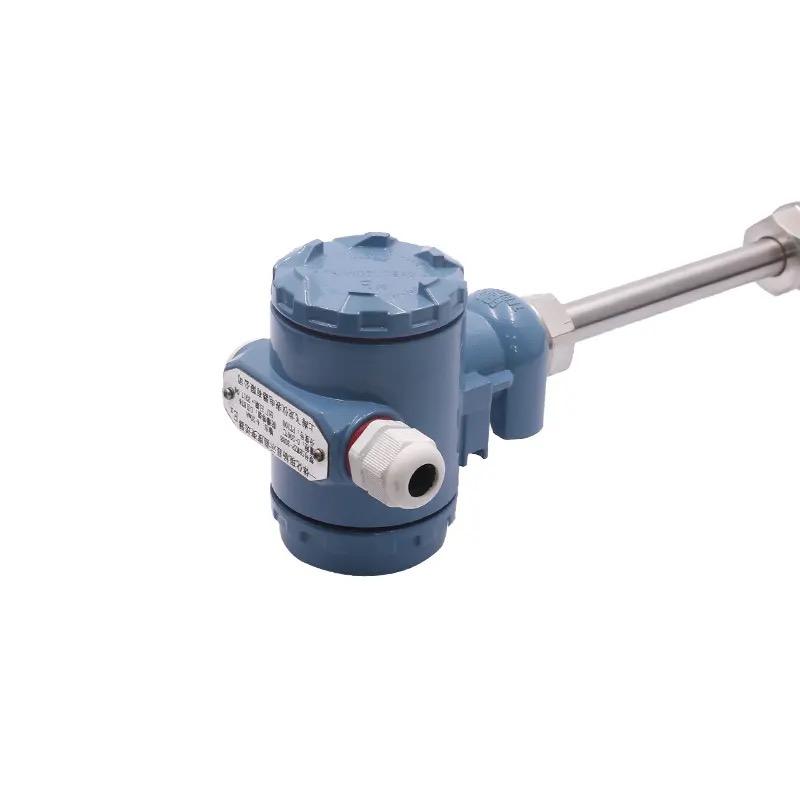

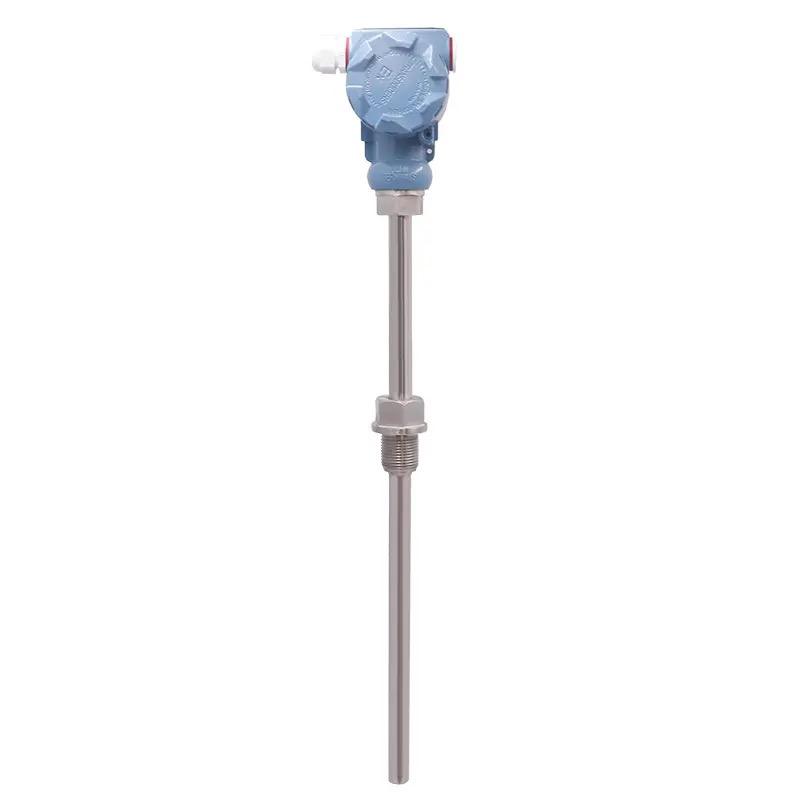

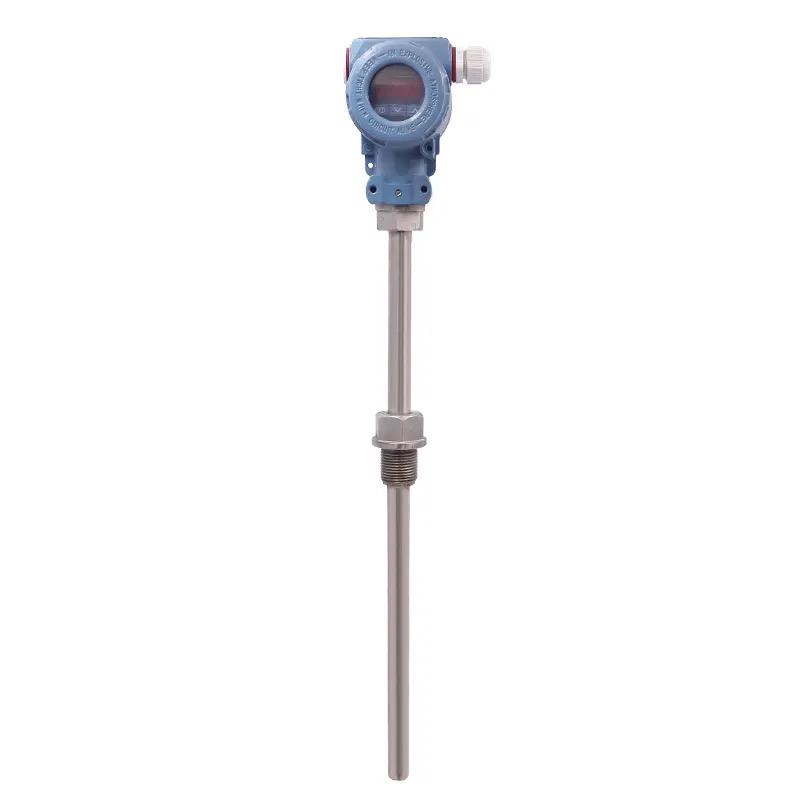

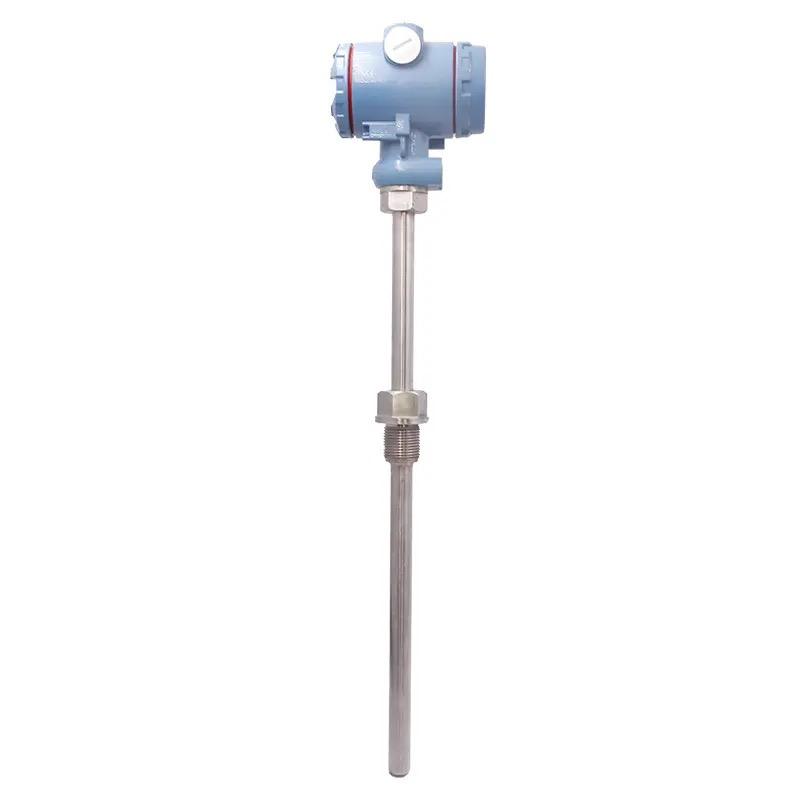

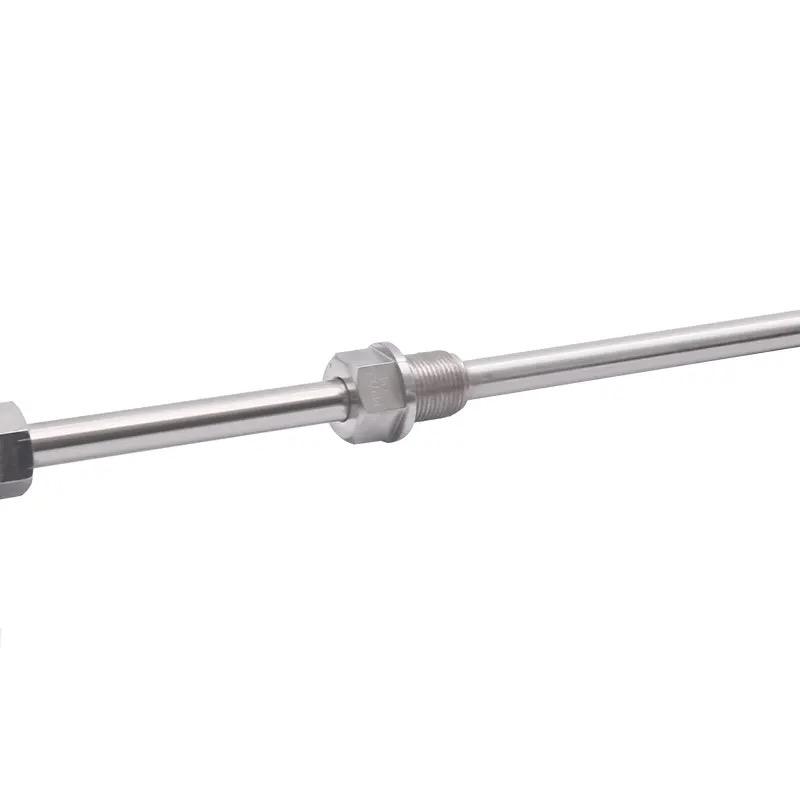

Máy phát nhiệt độ tích hợp cách ly hoàn toàn

Bộ truyền nhiệt độ tích hợp chung được sử dụng cho đầu vào tín hiệu của Điện trở nhiệt (RTD), Cặp nhiệt điện (TC), Điện trở và Điện áp, có thể được cài đặt trong cảm biến thông qua cấu hình PC. (Có sẵn giao thức PEOFIBUS-PA và HART). Những nơi áp dụng: · Bộ truyền nhiệt độ tích hợp PCP có thể được sử dụng để chuyển đổi tất cả các loại tín hiệu đầu vào thành tín hiệu đầu ra 4-20mA ·Đầu vào Khả năng chịu nhiệt (RTD) Cặp nhiệt điện(TC) Điện trở(Ω) Điện áp (mV) .Thông qua PC, công cụ cấu hình có thể được sử dụng trực tuyến. Đặc điểm: .General PCP có thể được sử dụng cho tất cả các loại tín hiệu đầu vào .Cách ly điện Hệ thống .Two-dây và đầu ra tương tự 4-20mA .Độ chính xác cao .Các tín hiệu hư hỏng cảm biến hoặc lỗi ngắn mạch có thể được đặt trước theo NAMUR NE 43. ·EMC phải phù hợp với NAMUR NE 21, CE .Chứng nhận chống cháy nổ .Đầu ra tương tự .Phạm vi đo có thể được tùy chỉnh bởi người dùng

Yêu cầu báo giá

Cơ cấu hoạt động và hệ thống

Hệ thống đo lường

Bộ truyền nhiệt độ thông minh là hệ thống hai dây với đầu ra analog, tín hiệu điện trở nhiệt (RTD) 2, 3 và 4 dây đầu vào, tín hiệu cặp nhiệt điện và tín hiệu điện áp, có thể được cấu hình thông qua công cụ cấu hình,

đầu vào Điện trở nhiệt (RTD)

loại	Phạm vi đo	Tối thiểu. Phạm vi đo
Pt100 Pt500 Pt1000 Phù hợp với tiêu chuẩn IEC 751	-200-850°C -328-1562°F -200-250°C -328-482°F -200-250°C -328-482°F	10K(18°F) 10K(18°F) 10K(18°F)
Ni100 Ni500 Ni1000 Phù hợp với DIN 43760	-60-180°C -76-356°F -60-150oC -76-302°F -60-150oC -76-302°F	10K(18°F) 10K(18°F) 10K(18°F)
Loại dây	Bù điện trở của cáp đo hệ thống hai dây kết nối 2, 3 hoặc 4 dây ( 0-20Ω)
Điện trở của cáp cảm biến	Mỗi cáp
Cảm biến hiện tại	.60,6mA

Tín hiệu kháng cự(Ω)

loại	Phạm vi đo	Tối thiểu. Phạm vi đo
Điện trở(Ω)	10..2000(Ω)	100(Ω)

Cặp nhiệt điện (TC)

loại	Phạm vi đo	Tối thiểu. Phạm vi đo
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) bạn(Cu-CuNi) ^[2] MoRe5-MoRee41 ^[1] Phù hợp với IEC 584 Phần 1	0- 1820°C 32-3308°F 0- 2320°C 32-4208°F 0- 2495°C 32-4523°F -200- 915°C -328-1679°F -200- 1200°C -328-2192°F -200- 1372°C -328-2501°F -200- 900°C -328-1652°F -270- 1300°C -454-2372°F 0- 1768°C 32-3214°F 0- 1768°C 32-3214°F -200- 400°C -328-752°F -200- 600°C -328-1112°F 0- 2000°C 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k(900°F)
Ngã ba lạnh	Bên trong (Pt100) hoặc Bên ngoài (0...80oC),32..176°F
Độ chính xác của mối nối lạnh	±1k
Cảm biến hiện tại	30nA

Tín hiệu điện áp (mV)

loại	Phạm vi đo	Phạm vi đo tối đa
Millivolt(mV)	-10...100mV	5mV

đầu vào đầu ra (analog)

Tín hiệu đầu ra	4...20 mA.20..4 mA
Đặc điểm truyền	Nhiệt độ, điện trở và tuyến tính điện áp
Tải tối đa	(V-8V)/0,025A

(1) Không có tài liệu tham khảo

(2) Phù hợp với DIN 43710

(3) Phù hợp với tiêu chuẩn ASTM E988

Bộ lọc kỹ thuật số Grae 1	0...8 giây
dòng điện đầu vào	3,5mA
Giới hạn hiện tại	25mA
Công tắc trễ thời gian	4s (Trong khi bật nguồn la-3.8mA)
Thời gian đáp ứng	1 giây

Tín hiệu lỗi (giám sát lỗi)

Dưới giới hạn đo dưới	Dutput xuống 3,8mA
Trên số đo trên Iirmit	Đầu ra lên tới 20,5mA
Hư hỏng cảm biến Cảm biến ngắn mạch	Có thể được đặt là ≤3,6mA hoặc ≥21,0 mA

Kết nối điện

Nguồn điện	U _b =8...35V DC Bảo vệ phân cực
Cách ly điện (đầu vào/đầu ra)	U=3,75kV xoay chiều
Phạm vi dao động cho phép	U<5V (khi Ub>13V, f _{tối đa} =1KH ₂ t)

Độ chính xác

Điều kiện tham khảo

Nhiệt độ rad23oC (73,4 ° F) ± 5K

Khả năng chịu nhiệt (RTD)

loại	Độ chính xác của phép đo
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K hoặc 0,08% 0,5K hoặc 0,20% 0,3K hoặc 0,12%

Tín hiệu kháng cự(Ω)

loại	Độ chính xác của phép đo	Phạm vi đo
Kháng cự	±0,1Ω hoặc 0,08%	10...40Ω
Kháng cự	±1,5Ω hoặc 0,12%	10...2000Ω

Cặp nhiệt điện (TC)

loại	Độ chính xác của phép đo
K, J, T, E, L, U, N, C, D SBR MoRe5-MoRe41	typ.0,5 k hoặc 0,08% typ.1.0 k hoặc 0.08% typ.2.0 k hoặc 0.08%
Bị buộc tội bởi sự liên quan nội bộ	Pt100 DIN IEC751 C1.B

Tín hiệu điện áp (mV)

loại	Độ chính xác của phép đo	Phạm vi đo
Millivolt(mv)	±20μV hoặc 0,08%	-10...10mV

Bị ảnh hưởng bởi nguồn điện	≤±0,01%/V với độ lệch 24 ^[3]	Phạm vi đo
Bị ảnh hưởng bởi tải	≤±0,02%/100Ω ^[3]	-10...10mV

(1) Không áp dụng cho cặp nhiệt điện.

(2) % liên quan đến phạm vi đo có thể điều chỉnh (giá trị tối đa).

(3) Tất cả ala đều liên quan đến giá trị đo lường cuối cùng (FSD)

Sự thay đổi nhiệt độ

RTD
Td=±(15ppmk*Phạm vi đo tối đa)±50 ppmK*Phạm vi đo cài đặt sẵn)*∆θĐiện trở nhiệt Pt100
Td=±(15ppmk*(Giá trị cuối cùng của phép đo 200) 50ppm/K*Phạm vi đo đặt trước)*∆θ Cặp nhiệt điện(TC)
Td=±(50 ppmK*Phạm vi đo tối đa 50ppm/K*Phạm vi đo cài đặt sẵn)*∆θ
∆θ=Giá trị nhiệt độ môi trường chênh lệch với nhiệt độ lưu giữ

Ổn định lâu dài

0,1K/Năm[1] hoặc 0,05%/Năm[1] [2]

Điều kiện lắp đặt

Góc lắp đặt	Không giới hạn
Khu vực lắp đặt	Hộp kết nối chống nước hoặc hộp kết nối chống cháy nổ

Điều kiện ứng dụng Điều kiện môi trường

Nhiệt độ môi trường	-40...85°C(-40..185°F). Áp dụng cho khu vực có nguy cơ nổ
Nhiệt độ bảo quản	-0.. 100oC(-40...-212°F)
Lớp khí hậu	theo tiêu chuẩn EN G0654-1,ClaasC
ngưng tụ	Quyền
Lớp ProtacLlon	Cài đặt IP 00/IP 66
Chống rung	Phù hợp với tiêu chuẩn IEC 60068-2-6
Tương thích điện từ	Phát xạ bức xạ anti-EMI và anti-EMl theo EN 61326-1 và NAMUR NE 21

Kết cấu cơ khí

Welghl	=40g
Chất liệu	Vỏ: PC, nhựa hoặc polyester
thiết bị đầu cuối	cáp tối đa,1,75 mm2(0,0027 in2)

Hệ thống hiển thị và vận hành Hoạt động từ xa

Công cụ cấu hình	Công cụ cấu hình đặc biệt
Phần mềm cấu hình	Phần mềm điều hành PC (Reaowin 2o00]
đan xen	Giao diện PC được kết nối với cáp TTL-l-RS 232 có phích cắm
Thông số cấu hình	Loại cảm biến, loại kết nối và bộ phận kỹ thuật (C/F phạm vi đo, bù điểm lạnh bên trong/bên ngoài, bù điện trở cáp trong phép đo hệ thống hai dây, tình trạng lỗi, tín hiệu đầu ra ( 4...20/20...4 mA), bộ lọc kỹ thuật số (ẩm), ổ cắm, dấu điểm đo (8 ký tự) và đầu ra analog.
